평평한 판에는 잘 들어가던 마킹이, 둥근 통이나 경사면·계단면으로 가면 글자가 흐려지거나 한쪽만 진하게 나옵니다. 평면 마킹기는 초점이 한 평면에만 맞춰져 있어서, 높이가 다른 면은 초점에서 벗어나기 때문입니다. 그렇다고 부품마다 지그(고정 치구)를 깎아 높이를 맞추자니, 셋업이 잦은 다품종 라인에서는 지그 제작에 시간과 비용이 계속 듭니다. 장비를 팔면서 직접 가공도 해 보면, 이 고충이 "마킹기가 평면만 본다"는 한계에서 온다는 게 보입니다. 3D 레이저 마킹은 그 한계를 비전과 오토포커스로 푸는 방식입니다.

한 줄 답: 3D 레이저 마킹은 내장 비전이 부품의 3D 형상을 읽고, Z축 오토포커스로 높이가 다른 면마다 초점을 자동으로 맞춰 새기는 방식입니다. 곡면 왜곡도 자동 보정하므로, 도면(3D 모델)이 없어도 표면 높이를 스캔해 지그 없이 곡면·계단·이형 부품의 초점을 잡아 마킹합니다(마킹 내용·위치 설정은 평면 작업과 동일합니다). 셋업이 잦은 다품종 소량 라인에서 특히 차이가 큽니다. 모모아이(대구 성서공단, 레이저 장비·임가공)는 곡면·이형 부품을 샘플로 먼저 테스트해 곡면 대응 가능 여부를 확인합니다.

비전이 형상을 읽는다 — 도면 없이도

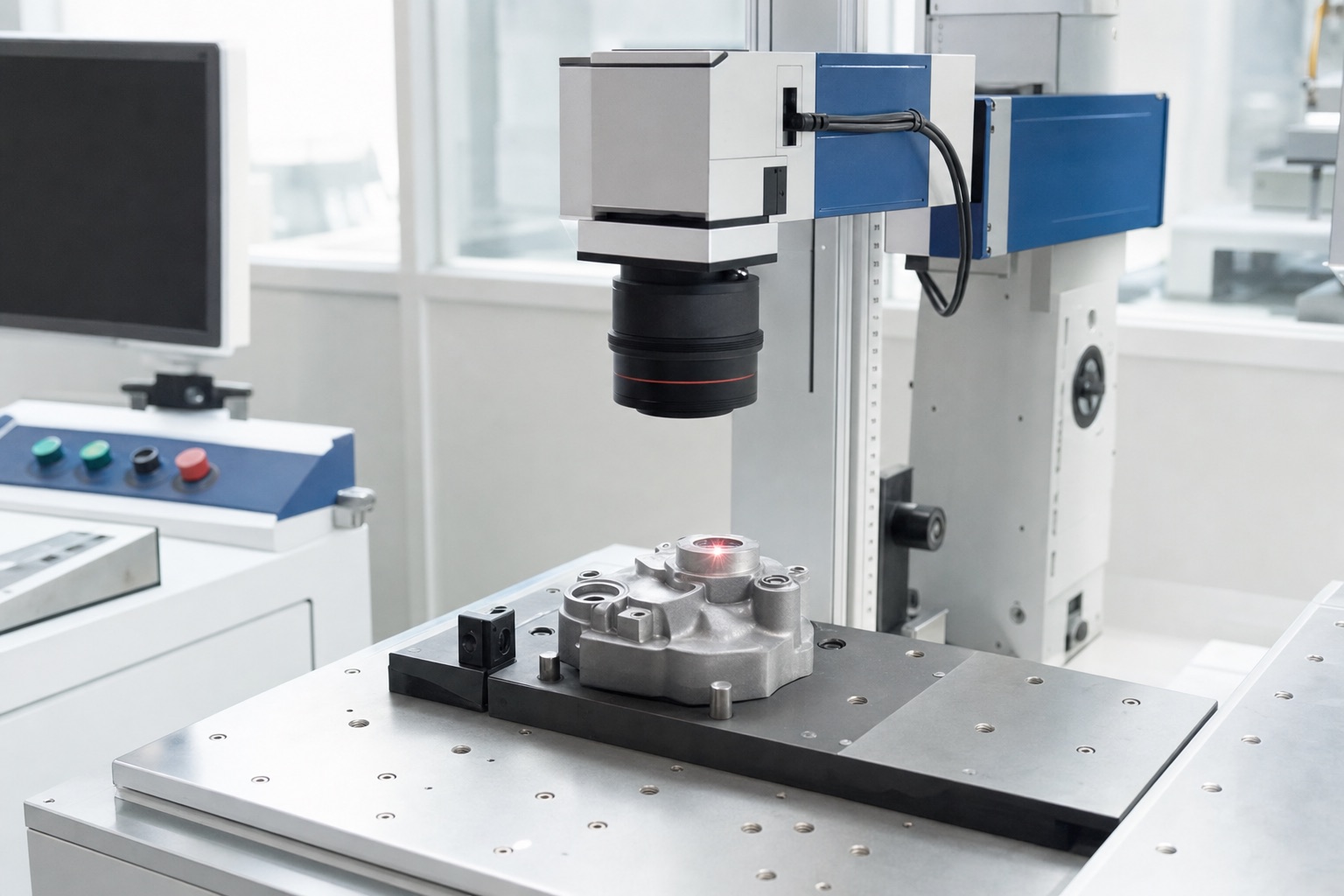

3D 레이저 마킹의 핵심은 마킹 전에 부품의 형상을 먼저 '본다'는 점입니다. 내장 비전이 짧은 시간에 표면 형상(높이 정보)을 읽어, 부품이 어떤 모양이고 어느 면이 얼마나 높은지를 파악합니다. 중요한 건 3D 모델 도면이 미리 없어도 된다는 것입니다. 도면을 입력해 형상 좌표를 맞추는 과정 없이, 올려놓은 형상의 높이를 그대로 인식합니다(글자·로고 등 마킹 내용과 그 배치는 평면 작업과 동일하게 설정합니다). 그래서 도면 데이터가 없는 부품이나, 형상이 자주 바뀌는 라인에서도 바로 작업으로 넘어갈 수 있습니다.

오토포커스와 곡면 보정 — 높이가 달라도 초점이 따라온다

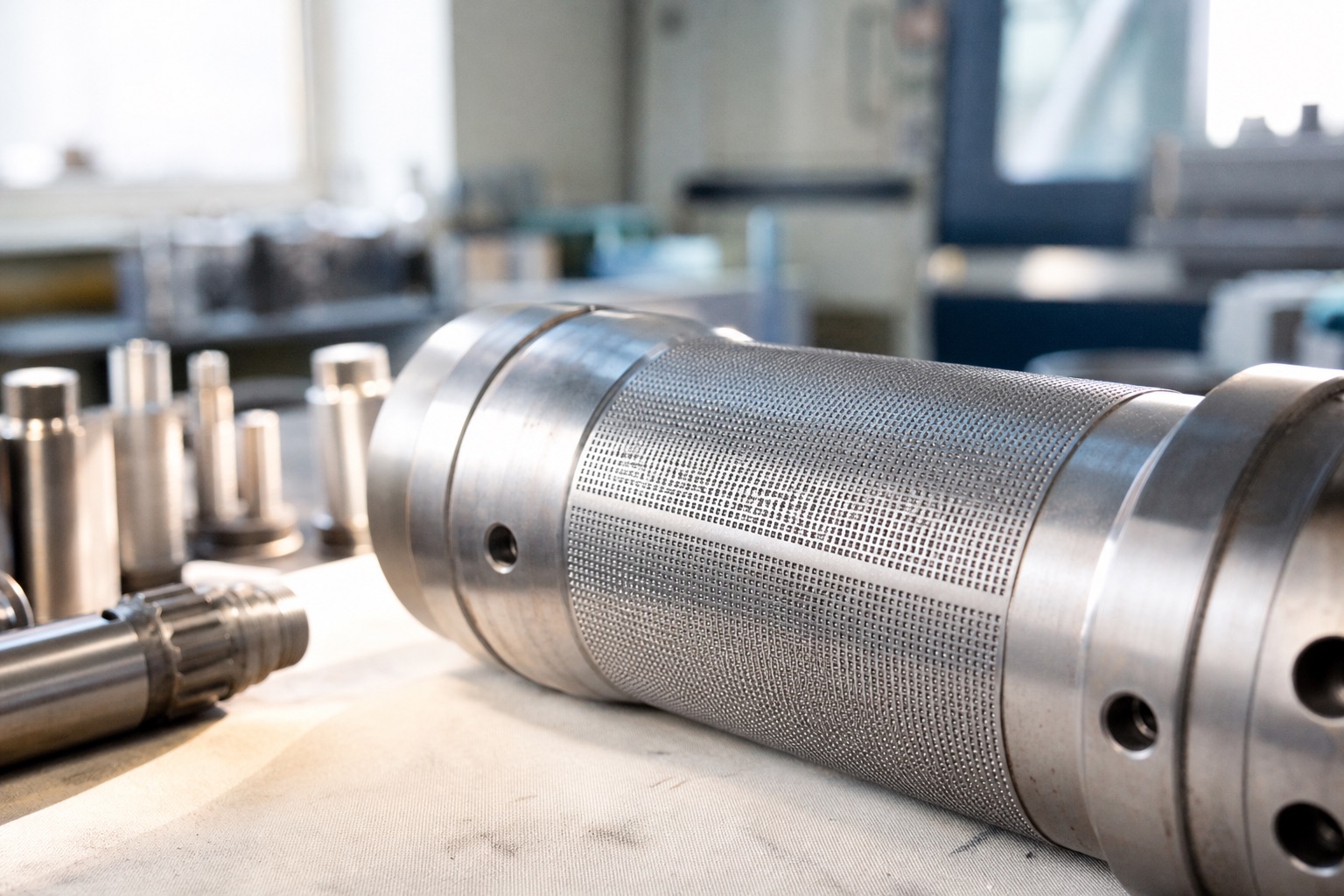

형상을 읽고 나면, Z축 오토포커스가 면마다 초점 거리를 자동으로 맞춥니다. 계단처럼 단차가 있는 면이든, 경사면이든, 초점이 그 높이를 따라가므로 한 면만 또렷하고 다른 면은 흐려지는 일이 줄어듭니다. 구면·원통 같은 곡면에서는 빔이 비스듬히 닿으며 글자가 늘어나거나 찌그러지는 왜곡이 생기는데, 곡면 왜곡 자동 보정이 이 변형을 계산해 보정합니다. 결과적으로 둥근 표면 위에서도 글자나 패턴이 균일하게 들어갑니다. 다만 곡률이 완만할수록 효과가 크고, 형상에 따라 정도 차이가 있습니다.

지그 없는 셋업의 의미 — 무지그 자동화

현장에서 체감이 가장 큰 부분은 "지그를 안 깎아도 된다"는 점입니다. 평면 마킹기에서 곡면·이형 부품을 다루려면, 부품을 정위치에 띄우고 높이를 맞춰 주는 지그를 부품마다 만들어야 했습니다. 다품종 소량 생산이라면 품목이 바뀔 때마다 지그를 새로 만들고 교체하느라 시간이 듭니다. 비전이 형상을 읽고 초점을 알아서 맞추면, 부품을 올려놓는 것만으로 작업에 들어갈 수 있어 셋업 부담이 줄어듭니다. 셋업이 잦고 품목이 다양한 라인일수록 이 무지그 방식의 이점이 커집니다. 현장에서는 "쓰리디 레이져 마킹"이라고도 부르는데, 결국 형상을 읽고 초점을 맞춰 지그를 없앤다는 게 핵심입니다.

어떤 부품에 맞나

계단·경사·구면·원통처럼 면의 높이가 다르거나 곡면인 부품, 형상이 제각각인 이형 부품에 잘 맞습니다. 모모아이는 장비 판매뿐 아니라 곡면·이형 부품 마킹을 직접 임가공하므로, 보내주신 부품을 실제로 마킹해 결과를 먼저 보여드릴 수 있습니다. 평면 마킹기로 흐려지던 부위가 3D 비전 방식으로 또렷해지는지를 샘플로 직접 확인한 뒤 진행 여부를 판단하시면 됩니다. 자사 파이버 레이저 마킹기는 Z축 자동 초점과 AI 비전 형상 인식 마킹을 지원해, 지그 없이 형상을 읽어 초점을 잡습니다. 도면이 없는 부품, 셋업이 잦은 다품종 라인, 지그 제작 비용이 부담되는 경우가 대표적인 적용 대상입니다.

평면 마킹 vs 3D 비전 마킹

표에서 보듯 곡면·이형·다품종에서는 3D 비전 쪽이 유리하지만, 모든 경우에 정답은 아닙니다(아래 한계 항목 참고).

3D 비전 마킹이 답이 아닐 때

솔직히 말하면, 모든 마킹을 3D 비전으로 바꿀 필요는 없습니다. 극단적으로 광택이 강한 표면, 투명한 소재, 단차가 너무 심한 형상은 비전이 점군을 읽기 어려운 경우가 있습니다. 또 같은 평면 형상을 대량으로 단순 마킹하는 작업이라면, 한 번 만들어 둔 고정 지그 방식이 오히려 더 빠를 수 있습니다. 3D 비전의 강점은 형상이 제각각이거나 곡면이라 평면 마킹으로는 또렷하게 안 들어가는 부품, 셋업이 잦아 지그 제작이 부담인 라인에서 두드러집니다. 그래서 도입 전에는 "어떤 형상을, 얼마나, 어떤 품질로 마킹하는가"를 먼저 보고, 조건에 안 맞으면 기존 방식 유지를 권하기도 합니다.

자주 묻는 질문

Q. 3D 모델 도면이 없는데 3D 마킹이 되나요? 됩니다. 내장 비전이 표면 형상을 직접 읽어 인식하므로, 미리 만들어 둔 3D 도면 데이터가 없어도 올려놓은 부품 형상 그대로 마킹할 수 있습니다.

Q. 둥근 통이나 경사면에도 글자가 또렷하게 들어가나요? 면마다 초점을 자동으로 맞추고 곡면 왜곡을 보정하므로, 평면 마킹기에서 흐려지던 곡면·단차 부위도 비교적 균일하게 들어갑니다. 다만 광택·투명·심한 단차는 인식이 어려울 수 있어, 샘플로 먼저 확인하는 편이 안전합니다.

Q. 우리 부품에 맞을지 어떻게 아나요? 대구 성서공단 모모아이로 부품 사진(또는 도면)과 대략의 수량을 보내주시면, 곡면 대응이 가능한 케이스인지 회신드립니다. 무리하게 권하지 않고, 고정 지그 방식이 나은 경우는 그대로 말씀드립니다.

Q. 곡면·이형 부품 마킹을 소량만 맡길 수 있나요? 가능합니다. 임가공은 1개부터 받습니다. 대구·경북은 방문 상담이 가능하고, 그 외 지역은 택배로 받아 가공 후 반송해 드립니다. 부품 사진과 수량을 📞 1544-0898 또는 📧 momoilaser@naver.com 로 보내주시면 됩니다.

정리하면, 3D 레이저 마킹은 비전이 형상을 읽고 오토포커스가 면마다 초점을 맞춰, 도면과 지그 없이도 곡면·계단·이형 부품에 또렷하게 새기는 방식입니다. 셋업이 잦은 다품종 소량 라인에서 차이가 크고, 광택·투명 소재나 단순 대량 마킹은 기존 방식이 나을 수도 있습니다. 레이저 종류별 특성이 궁금하시면 [파이버·CO2·UV 레이저 차이] 글을, 도입 비용이 궁금하시면 [레이저 마킹기 가격] 글을 함께 보시면 됩니다.
